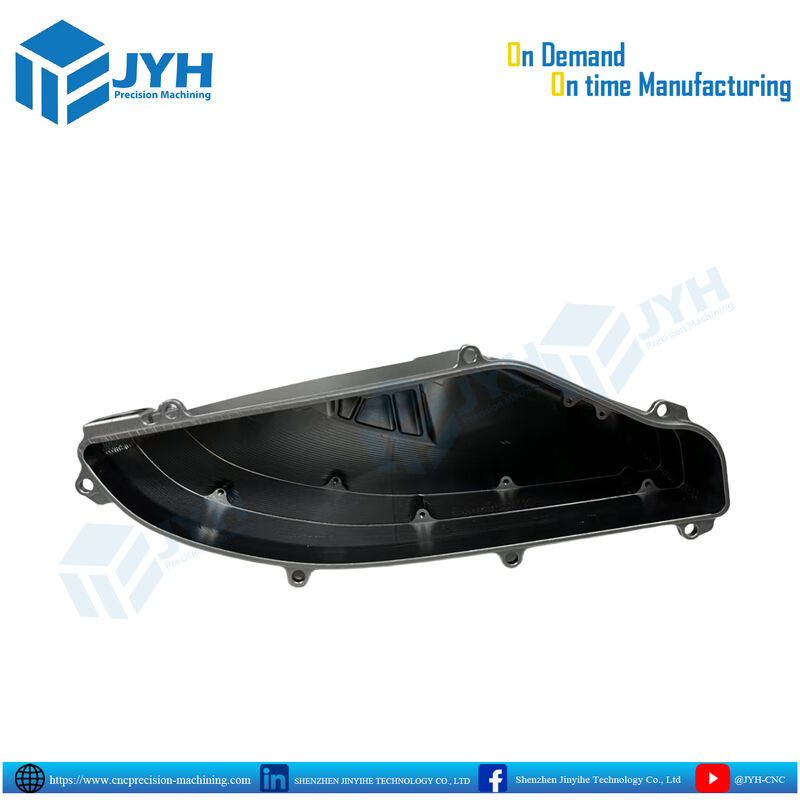

Name: Op maat gemaakte CNC aluminium behuizing met ±0.001 mm tolerantie en IP67/IP68 afdichting van aluminium van vliegtuigkwaliteit
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

Thuis > Producten > cnc precisie het machinaal bewerken >

Op maat gemaakte CNC aluminium behuizing met ±0.001 mm tolerantie en IP67/IP68 afdichting van aluminium van vliegtuigkwaliteit

±0

001 mm tolerantie CNC aluminium behuizing

Aluminium behuizing van vliegtuigkwaliteit

Plaats van herkomst:

China

Merknaam:

JYH

Certificering:

ISO9001,IATF1969

Modelnummer:

OEM/ODM

Neem contact met ons op

Vraag een offerte

Productgegevens

Tolerantie:

± 0,001 mm

Software:

CAD/CAM/CORELDRAW/PRO/E/UG/IGS/STP

QC -systeem:

100% inspectie vóór verzending

Dimensie:

Aangepast

Doorlooptijd:

7-8 dagen

Sollicitatie:

Automobiele/medische/printerapparatuur

Anderen:

Tekening, foto's en monsters zijn welkom

Ruwheid:

Ra 0,8-1.6

Bestandsformaten geaccepteerd:

STAP, IGES, STL, DXF, DWG

Materialen:

AL6061

Proeven:

CNC malen en het draaien

Onderdeelnummer:

KT194

Verpakking:

als klantenvereiste

Oppervlaktebehandeling:

Warmtebehandeld

Verwerking:

Gedraaid en machinaal bewerkt

Markeren:

±0

001 mm tolerantie CNC aluminium behuizing

Aluminium behuizing van vliegtuigkwaliteit

Betaling en verzendvoorwaarden

Verpakking Details

Aangepaste verpakking

Levertijd

5-8 dagen

Betalingscondities

L/C, D/A, D/P, T/T

Levering vermogen

Prototype tot massaproductie

Gerelateerde producten

Neem contact met ons op

Sandy Xu

Contact opnemen

Productbeschrijving

CNC-productie van aluminium omhulsel en behuizing

Deze op maat gemaakte CNC-bewerkte aluminium behuizing is ontworpen voor ruwe, hoge trillingen en thermisch veeleisende omgevingen in de automobiel-, robotica-, lucht- en ruimtevaartsector en de krachtelektronica.met een breedte van niet meer dan 50 mm, geïntegreerde structurele verstijving ribben, precisie-omlijst omtrek montage knopen en een continue afdichting pakket kanaal,dit onderdeel biedt structurele stijfheid met behoud van een lichtgewicht vormfactor.

Gemaakt van monolithisch vliegtuigklasse aluminium (AL6061-T6 / AL7075-T6), elimineert het de poreuze, micro-kraken en structurele defecten die gebruikelijk zijn in gietgeheimen.De binnenkant van de zak is gemalen met geoptimaliseerde werktuigpaden om ruimte te bieden voor interne mechanische verbindingen of gevoelige PCB-assemblages, terwijl geïntegreerde interne ribben de resonantie dempen en de warmteafvoer verbeteren.

Deze behuizing is afgewerkt met een zwarte geanodiseerde coating van industriële kwaliteit van type II/Type III en biedt een hoge corrosiebestendigheid, dielectrische isolatie en slijtbescherming.voldoet aan de strenge voorschriften inzake behuizing met IP-categorie en EMI/EMC-scherming.

Belangrijkste technische kenmerken en structurele hoogtepunten

Monolytische bouw:Gefreesd van massief aluminiumblok voor maximale structurele sterkte, nul vloeistofdoorlaatbaarheid en superieure thermische geleidbaarheid in vergelijking met gegoten alternatieven.
Perimeterpakketkanaal:CNC-profiel O-ring/elastomeergroef langs de rand van de flenst zorgt voor een ingangbestendige afdichting (tot IP67/IP68-conformiteit wanneer deze wordt gecombineerd met compliant elastomeer afdichtingen).
met een vermogen van meer dan 10 W;De op de rand van de behuizing geplaatste, tegenverzonden en gegraven bevestigingsbuizen zorgen voor een gelijkmatige klemdruk en voorkomen dat de behuizing onder dynamische belastingen vervormt.
Geïntegreerde stijfheidribben:Inwendige structuurribben bieden torsiestrijdheid en weerstaan hoge mechanische spanningen terwijl het totale gewicht van de componenten wordt geminimaliseerd.
Corrosie- en slijtvastheid:Zwavel/hardcoat geanodiseerde afwerking behoudt kritische dimensionale toleranties en beschermt tegen blootstelling aan chemicaliën, wegvuil en zoutspray.
Strenge toleranties voor de vervaardiging:Lineaire toleranties tot ±0,010 mm gehandhaafd (critische boor- en datumtoleranties tot ±0,005 mm gehandhaafd).

Technische specificaties

Parameter	Specificatie
Vervaardigingsproces	3-assige / 4-assige / 5-assige CNC-frees met hoge snelheid
Standaardmateriaal	Aluminium 6061-T6, 6082-T6, 7075-T6, 5083 (opties voor legering op aanvraag)
Standaard toleranties	ISO 2768-mK / Algemeen: ±0,010 mm (±0,0004 in); Critische kenmerken: tot ±0,005 mm
Oppervlaktebehandeling	Bead Blast (Ra 1,6-3,2 μm) + anodiserend type II (kleur) of type III (hardcoat, MIL-A-8625)
Standaardkleur	Mat zwart (op maat gemaakte RAL/Pantone kleuren beschikbaar)
Verzegelingscapaciteit	Preciesbewerkte O-ring/elastomeerpakkingsgroef voor IP65-IP68-assemblages
Draadnormen	Metrische (M2-M12, Helicoil/threaded inserts ondersteund), UNC/UNF
Kwaliteitscontrole	CMM 3D-inspectie, optische projector, oppervlakkrapheidstester, volledige FAI/CoC-rapporten

Vergelijking van de productie: CNC-bewerkte billet versus gietgiet

Kenmerken / criteria	Monolytische CNC-bewerkte billet	Hoogdrukgegooid (HPDC)
Werktuig- en installatiekosten	Nul voorafgaande kosten voor gereedschap; snelle digitale installatie via CAM.	Hoge kosten voor de aanleg van gereedschappen en vormgereedschappen (meer dan 5.000 tot 30.000 dollar).
Levertyd	3 tot 7 werkdagenvoor prototypes en op aanvraag gemaakte partijen.	6 tot 10 weken voor vormontwerp, snijden en kwalificatie.
Structurele integriteit	Nul porositeit, uniforme korrelstructuur, maximale treksterkte.	Risico van micro-porositeit, gaszakken en broze uitvalpunten.
Dimensionele tolerantie	Ultra-dicht (±0,005 mm tot ±0,020 mm)over alle aspecten.	Gematigd (±0,05 mm tot ±0,15 mm); secundaire bewerking vereist.
Flexibiliteit van het ontwerp	Onmiddellijke iteratie; gemakkelijke aanpassing van 3D-CAD-modellen.	Kosteneffectief en langzaam te veranderen zodra de stalen mal is gehard.
Kwaliteit van het oppervlak	Hoge consistentie; ideaal voor cosmetische en hardcoat anodisering.	Vaak vereist schotblazing; anodiseren toont vaak ongelijke schaduw/strepen.
Het beste voor	Prototyping, productie van kleine tot middelgrote hoeveelheden, kritieke onderdelen.	Productie in zeer grote hoeveelheden (> 10.000+ stuks) met relaxte toleranties.

Industriële toepassingen

Automotive & Powertrain:Crankcase-deksels, gordelbeschermers, ECU/omvormer behuizingen, transmissie-toegangsbehuizingen en olie-sump-deksels.
Industriële automatisering en robotica:Actuatorbedekkingen, servomotorbehuizingen, robotverbindingskappen en ingangsbeschermde bedieningsdozen.
Power Electronics & Energy:Verwarmingsbedekkingen voor warmteafvoeringen, chassis van de energieverdelingsunit (PDU) en behuizing van het batterijbeheersysteem (BMS).
Drones & Aerospace:Lichte mechanische beveiligingsdozen, avionische behuizing en gimbal motor behuizingen.

Kwaliteitsborging & DFM-technische ondersteuning

Elke behuizing ondergaat vóór verzending een grondige kwaliteitscontrole:

Ontwerp voor fabricage (DFM) Review:Volledige technische herziening voordat gereedschapspaden worden gegenereerd om diep zakgereedschapsklets uit te sluiten, interne hoekradius te optimaliseren en cyclustijden te verminderen.
Inspectie van het eerste artikel (FAI):Critische gegevens, zakdiepte en bevestigingspatronen worden geverifieerd tegen 2D-tekeningen met behulp van hoge nauwkeurigheid Coördinate Measuring Machines (CMM).
Draad & Tolerantie meting:100% draadonderzoek met gekalibreerde GO/NO-GO draadplugs.
Verificatie van de oppervlaktecoating:Inspectie van de coatingsdikte (windstroommethode) en adhesieproeven tussen de luiken om naleving van de MIL-A-8625-normen te waarborgen.

Klaar om je eigen aluminium behuizing te maken?Upload uw 3D-CAD-bestanden (STEP, IGES of SLDPRT) en 2D-ingenieursontwerpen om binnen 24 uur een DFM-analyse en offerte te ontvangen.
