Name: Custom Precision CNC Machined Aluminium Structural Arm Bracket met ±0,005mm Tolerantie en 5-Axis CNC Fressen
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

Thuis > Producten > cnc precisie het machinaal bewerken >

Custom Precision CNC Machined Aluminium Structural Arm Bracket met ±0,005mm Tolerantie en 5-Axis CNC Fressen

±0

005 mm tolerantie structurele armbeugel

5-assige CNC-frees CNC-gefreesde beugel

Plaats van herkomst:

China

Merknaam:

JYH

Certificering:

ISO9001,IATF1969

Modelnummer:

OEM/ODM

Neem contact met ons op

Vraag een offerte

Custom Precision CNC Machined Aluminium Structural Arm Bracket met ±0,005mm Tolerantie en 5-Axis CNC Fressen

Productgegevens

Afgerond:

het duidelijke anodiseren

Software:

CAD/CAM/CORELDRAW/PRO/E/UG/IGS/STP

Onderdeelnaam:

CNC Precision Machined Parts

Bewerkingscapaciteit:

3-assig / 4-assig / 5-assig

Tekeningformaat:

IGS, STEP, X_T, DWG, PDF, PNG

Warmtebehandeling:

Beschikbaar op aanvraag

Dienst:

Cutomized voor metalen CNC-prototype

Beschikbare bestanden:

stap/stp/igs/x_t/stl

Oppervlaktebehandeling:

Zandstralen

Hoge precisie:

± 0,005 mm Tolerantie

Maximale werkstukgrootte:

500 x 500 x 300 mm

Inspectie:

Gebruik de Callipers, CMM, etc.

Apparatuur:

Nestpallet

Optische sign:

BRIL

Hoog licht:

CNC-precisiebewerking, CNC-bewerking

Markeren:

±0

005 mm tolerantie structurele armbeugel

5-assige CNC-frees CNC-gefreesde beugel

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Aangepaste verpakking

Levertijd

5-8 dagen

Betalingscondities

L/C, D/A, D/P, T/T

Levering vermogen

Van prototype tot massaproductie

Gerelateerde producten

Neem contact met ons op

Sandy Xu

Contact opnemen

Productbeschrijving

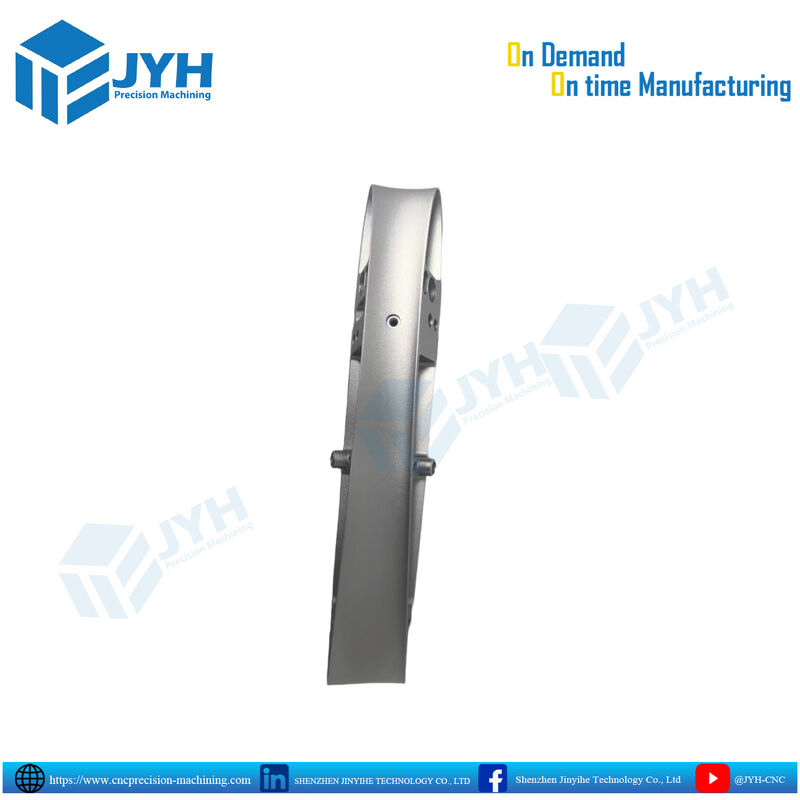

Custom Precision CNC Bewerkte Aluminium Structural Arm Bracket

Ontworpen voor missie-kritieke stijfheid, precieze kinematische uitlijning, en lage massa,Deze op maat gemaakte CNC bewerkte aluminiumbak biedt uitzonderlijke mechanische prestaties in de lucht- en ruimtevaart, robotica, opto-elektronica en geautomatiseerde machineplatforms.elk onderdeel ondergaat een continue contourvorming op meerdere assen om complexe externe straalstralen te bereiken, precieze datumzakken en kruisboorde montageboringen met geometrische toleranties die zo strak als ± 0,005 mm (± 0,0002 inch) worden gehouden.

Het onderdeel combineert interne lichtgewicht zakken met structurele verstijvende ribben om de sterkte-gewichtsverhouding te optimaliseren.Afgewerkt met een uniforme fijnmedia-kraalblussering gevolgd door MIL-A-8625 Type II Klasse 1 doorzichtige anodisering, zorgt het voor langdurige atmosferische corrosiebestendigheid, oppervlakhardheid en een anti-glare architectonische matte esthetiek.

Technische specificaties

Parameter	Standaardvermogen / specificatie	Noten / Opties
Materiële opties	Aluminium 6061-T6, 7075-T6, 6082-T6, 2024-T3	Magnesium AZ31B & roestvrij 303/304 ook ondersteund
Bewerkingstechnologie	Simultane CNC-freeswerkzaamheden met 4 / 5 assen	Multiaxiscontouring en single-setup positionering
Dimensionele toleranties	±0,010 mm standaard; tot ±0,005 mm kritisch	CMM geverifieerd volgens ISO 2768-m/f of ASME Y14.5
Boor / gat ware positie	Binnen Ø0,015 mm ten opzichte van primaire datums	met een breedte van niet meer dan 50 mm
Oppervlakteafwerking (als gemanipuleerd)	Ra 0,8 μm - Ra 1,6 μm (32 - 63 μin)	Hoogsnelheidsplaten
Oppervlaktebehandeling	Glasperlen blazen + Type II helder anodiseren	Hardcoat van type III, chromat (MIL-DTL-5541) of cerakote
Dikte van de coating	8 - 15 μm (type II geanodiseerd)	Ingenieurstoelage berekend vóór het trekken van de draad
Kwaliteitscontrole	100% CMM inspectie, optische projector, oppervlakteprofilometer	Volledige FAI, materiaalcertificaten en anodiserende COC verstrekt

Vergelijking van technische materialen

De keuze van de juiste legering hangt af van de balans tussen dynamische mechanische belasting, blootstelling aan het milieu en de eisen van het gewicht van de onderdelen:

Metrische eigenschappen / legering	AL 6061-T6	AL 7075-T6	AL 6082-T6
Kracht van de opbrengst	~ 276 MPa (40 ksi)	~503 MPa (73 ksi)	~260 MPa (38 ksi)
Ultieme treksterkte	~ 310 MPa (45 ksi)	~ 572 MPa (83 ksi)	~ 310 MPa (45 ksi)
Beoordeling van bewerkbaarheid	Hoog (Clean chip evacuatie)	Uitstekend (Rigid, low burr)	Hoog (vergelijkbaar met 6061)
Anodiseringsrespons	Schone, zeer uniforme, heldere afwerking	Iets donkerder/grijze tint	Zeer goede cosmetische helderheid
Corrosiebestendigheid	Superieur (maritiem en atmosferisch)	Gematigd (vereist een geanodiseerde afdichting)	Hoog (Europese standaardstructuur)
Aanbevolen toepassing	Algemene automatisering, behuizingen, robotarm	Hoogspanningsverbindingen, ruimtevaartconstructies	Europese infrastructuur, robotarten

Belangrijkste DFM- en fabricagevoordelen

Eenvoudige meerassige bewerking:Grote esthetische krommingen en functionele datumpenlocaties worden gesneden in verenigde 5-assige werktuigpaden, waardoor cumulatieve tolerantie-stack-ups die gebruikelijk zijn bij meervoudig opnieuw vastklampen, worden geëlimineerd.
Voorlaagdraad en -boor:Alle kraanboormachines, draadvormige inzetstukken en de plaatsen van de overgeplaatste pinnen worden in een anodische groeilaag van 8-12 μm gefactureerd om bij de uiteindelijke mechanische montage nul interferentie te garanderen.
Geoptimaliseerde dynamische balans:De routines van de pocketing elimineert onnodige kernmassa, terwijl de stijfheid onder torsionele trillingen en cycli met een hoge belasting behouden blijft.
Strikte kwaliteitsborging:Volledige partijtraceerbaarheid met EN 10204 3.1 materiaalcertificaten, volle dimensionale ballonnen tekeningen en coördinaten meetmachine (CMM) rapporten bij elke productielot.

Productiecontrolelijst voor vragen

1. Upload 3D CAD-bestanden (.STEP of.IGES) naast een 2D-PDF-tekening met kritische toleranties, datumkenmerken en draadoproepen.

2De voorkeur wordt gegeven aan de legering (6061-T6 voor algemene structurele prestaties of 7075-T6 voor verhoogde opbrengstbelasting).

3Bevestig de oppervlaktebehandeling (Standard Bead Blast + Type II Clear Anodise per MIL-A-8625, of alternatieve anodise tint/hardcoat).

4Vermeld het volume van het eerste prototype-monster in vergelijking met de totale geplande productiepartijhoeveelheden.
