Name: Custom Precision CNC Machined Magnesium AZ31B Motor Housing & Rotor Hub met ±0,01 mm Tolerantie en hoge trillingsdemping
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

Thuis > Producten > cnc precisie het machinaal bewerken >

Custom Precision CNC Machined Magnesium AZ31B Motor Housing & Rotor Hub met ±0,01 mm Tolerantie en hoge trillingsdemping

Magnesium AZ31B motorhuis

±0

01 mm tolerantie rotornaaf

Plaats van herkomst:

China

Merknaam:

JYH

Certificering:

ISO9001,IATF1969

Modelnummer:

OEM/ODM

Neem contact met ons op

Vraag een offerte

Productgegevens

Tolerantie:

±0,01 mm

Verwerking met mout:

CNC-bewerking

Materiaaltype:

Magnesiumlegering AZ31B (Mg-3Al-1Zn)

Toepassingindustrieën:

Aerospace, Automotive, Medische, Elektronische

met een gewicht van niet meer dan 50 kg:

Metalen delen

Toegepast:

3000 m² per maand

draaiende onderdelen:

Niet-standaard

Item:

CNC-precisiebewerkingsonderdeel

Warmtebehandeling:

Beschikbaar op aanvraag

Eindgebruik:

OEM, ODM

Kleinere hoeveelheid:

1 stuk

Markeren:

Magnesium AZ31B motorhuis

±0

01 mm tolerantie rotornaaf

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Aangepaste verpakking

Levertijd

5-8 dagen

Betalingscondities

L/C, D/A, D/P, T/T

Levering vermogen

Van prototype tot massaproductie

Gerelateerde producten

Neem contact met ons op

Sandy Xu

Contact opnemen

Productbeschrijving

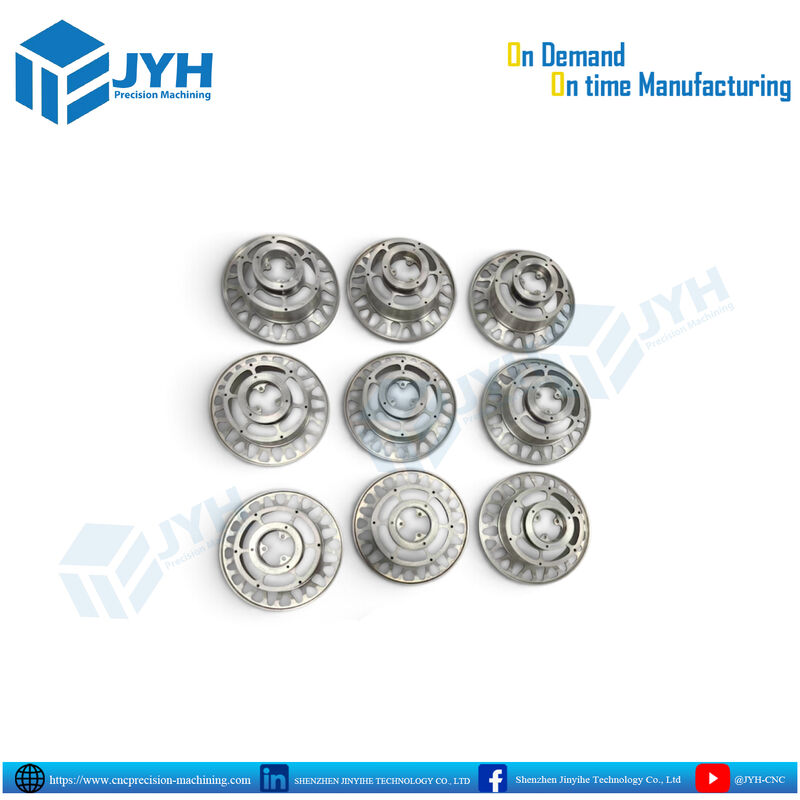

Custom Precision CNC Bewerkte Magnesium AZ31B Motor Housing & Rotor Hub

Deze op maat gemaakte CNC-bewerking is speciaal ontworpen voor gewichtskritische dynamische assemblages.Magnesium AZ31Bde motor-endbel en de statorbehuizing bieden een ongeëvenaarde stijfheid/gewichtsverhouding voor onbemande luchtvaartuigen (UAV's), hoogversnelde robotverbindingen, gimbalsystemen,en elektrische aandrijflijnen.

Vervaardigd uit gesmeed AZ31B gereedschapsplaat en staafmateriaal met behulp van een meerassige CNC-draaierij en 5-assige gelijktijdige freescentra.met een gewichtsvermindering van hoog aspectverhouding, en precisielagers die worden gehouden aan strakke geometrische toleranties tot ± 0,005 mm (± 0,0002 in).

Magnesium AZ31B is ongeveer 33% lichter dan luchtvaartaluminium 6061-T6 en 77% lichter dan staal, met een superieure specifieke sterkte en een uitzonderlijke mechanische trillingsdemping.Om een betrouwbare prestatie te garanderen in rotatieomgevingen met hoge snelheid, wordt elke behuizing onderworpen aan gecontroleerde multi-assige hogesnelheidsbewerking (HSM) met speciale chiptemperatuurregels, waardoor restspanningen en thermische vervorming over ultradunne structurele wanden worden geëlimineerd.

Technische specificaties

Parameter	Standaardvermogen / specificatie	Ingenieursnota's
Materiële benaming	Magnesiumlegering AZ31B (Mg-3Al-1Zn)	Hoge ductiliteit, superieure demping, niet-magnetisch
Bewerkingsmethode	Multi-Axis Turn-Mill & 5-Axis gelijktijdig frezen	Radiële koelslots & lagerdatum in één klem gesneden
Dimensionele toleranties	±0,010 mm standaard; tot ±0,005 mm kritisch	CMM geverifieerd volgens ISO 2768-m/f of ASME Y14.5
Concentriciteit en uitloop	Binnen 0,008 mm (0.0003 inch)	Critisch voor de dynamische balans van de motor bij hoge toerental
Precisie van het lager	ISO H6 / H7 vrijheid of drukmat	met een diameter van niet meer dan 20 mm
Oppervlakteafwerking (bewerkte)	Ra 0,4 μm−Ra 0,8 μm (16−32 μin)	Ultrafijne afwerking slaat op kritieke data
Opties voor oppervlaktebehandeling	Plasma-electrolytische oxidatie (PEO/keroniet), chemische omzetting (Dow 7/17), cerakote	Biedt hoge slijtvastheid, dielectrische isolatie en bescherming tegen zoutspray
Kwaliteitscontrole	100% CMM, optische profielprojector, dynamische balancer	Materiaalcertificaten (EN 10204 3.1) en volledig inspectieverslag

Materiaalprestatievergelijking: Magnesium AZ31B versus structurele legeringen

Bij het selecteren van materialen voor rotatie-hardware, drones of draagbare robotica,specifieke sterkte (sterkte-gewichtsverhouding) en natuurlijke frequentiedemping bepalen de efficiëntie en warmteafvoer:

Metrische eigenschappen / legering	Magnesium AZ31B	Aluminium 6061-T6	Aluminium 7075-T6
Dichtheid (ρ)	10,78 g/cm3 (ultralicht)	20,70 g/cm3	20,81 g/cm3
Kracht van de opbrengst	150-200 MPa	276 MPa	503 MPa
Specifieke sterkte (Sγ/ρ)	112 kN⋅m/kg	102 kN⋅m/kg	179 kN⋅m/kg
Dempingcapaciteit	Uitzonderlijk (Absorbeert hoge RPM harmonics)	Gematigd	Laag
Bewerkbaarheid	Uitstekend (laagste snijkracht)	Heel goed.	Uitstekend.
Gewichtsvermindering	Basislijn (~33% lichter dan Al)	+51% zwaarder	+57% zwaarder
Hoofdgebruiksgeval	UAV-motoren, optische gimbals, robotverbindingen	Housings, frames, warmteplaten	Structurele sparen voor zware spanningen

Hoogtepunten van de industrie

Geïntegreerde productie van de werf:De buitenste radiële luchtgangen, de lokalisatie van de pilootstappen en de concentrische bevestigingspatronen worden in eenvormige bewerkingen bewerkt om de cumulatieve uitloopfouten tussen dynamische en statische kenmerken te minimaliseren.
Hoge trillingsdemping:De atomaire roosterstructuur van AZ31B magnesium absorbeert mechanische trillingen en akoestische resonantie.de bescherming van hogesnelheidskogellagers tegen vroegtijdige vermoeidheid tijdens snelle versnellingscycli.
Corrosiebescherming:Omdat magnesium galvanisch actief is,de onderdelen worden bereid met gespecialiseerde oppervlaktebehandelingen zoals Plasma Electrolytic Oxidation (PEO) of hoogwaardige aerospace Cerakote om een robuuste barrière te bieden tegen vocht, zoutspray en galvanische koppeling met stalen bevestigingsmiddelen.
Brandveiligheid en gereedschapsdiscipline:Gemaakt volgens strikte brandveiligheidsprotocollen met speciale scherpe carbide gereedschappen, gecontroleerde chip clearing,en gespecialiseerde synthetische koelmiddelen op basis van olie of inerte koelmiddelen om microontsteking van magnesiumfijn te voorkomen.

Productiecontrolelijst voor vragen

3D-CAD-modellen indienen (. STAP,.STP, of.IGES) en een begeleidende 2D-tekening met behulp waarvan de diameter van de bearing, de concentriciteitscallouts en de GD&T-datums worden benadrukt.
Specificeer de milieueisen voor de coating (zoals bewerkte met anti-corrosieve olie, chemische conversiecoating, PEO of buitenste Cerakote-dunnefilmkeramiek).
Identificeer de specificaties van de hardware-interface (bijv. open gaten voor roestvrij schroeven, draadgaten waarvoor Helicoil-/draaddraadverbindingen nodig zijn om galvanische corrosie te voorkomen).
Schets uw productie mijlpalen: snelle proefmonsters (1-10 stuks) versus serieproductie volumes (100-10.000+ stuks).
